3D ДИНАМИЧЕСКАЯ МОДЕЛЬ РЕЗЕРВУАРА, ПЛАСТОВОГО ДАВЛЕНИЯ И ТЕХНОГЕННЫХ РЕЗЕРВУАРОВ НА ОСНОВЕ ПОВТОРНОЙ ВЫСОКОТОЧНОЙ ГРАВИРАЗВЕДКИ


Дашавское подземное
хранилище газа,
Бильче-Волицкая зона Предкарпатского прогиба, Украина.
Гравиметрические исследования, 2012-2013 г.

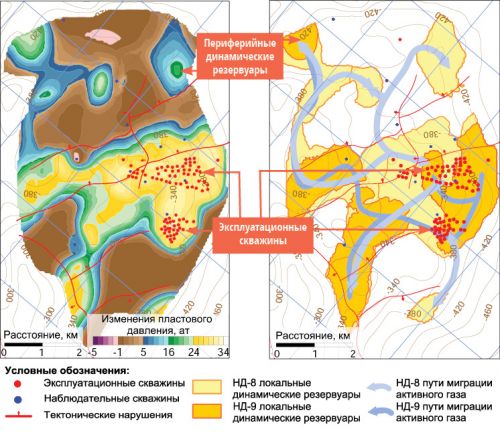

    Рисунок 1. Изменение пластового давления (слева) и положения динамических резервуаров и путей миграции газа в пределах горизонта НД-8 (справа)

ГЕОЛОГИЧЕСКАЯ ЗАДАЧА

ПХГ создано в 1972 году в шести истощенных залежах Дашавского месторождения. Резервуары ПХГ приурочены к двум продуктивным горизонтам НД-8 и НД-9 нижнедашавской подсвиты сарматского яруса неогена. Глубина - 570-590 м. Коллектор - песчаник со средней пористостью 26,1 % и газонасыщенностью 90 %. Эффективная толщина - 10-60 метров. Площадь газохранилища - 45,8 кв.км. ПХГ эксплуатируется в газовом режиме, задействовано 100 нагнетально-эксплуатацио-нных и 17 наблюдательных скважин. Интервал изменения пластового давления - 19,7-58,6 ат. Проектный общий объем газа 5,34 млрд.куб.м, проектный объем активного газа 2,15 млрд.куб.м. На протяжении 27 полных циклов закачки и отбора происходило постепенное падение пластового давления при одинаковом общем количестве газа в ПХГ, что способствовало увеличению количества буферного газа.
Сложившаяся ситуация указывает на сложность газогидродина-мической системы ПХГ и постоянное задействование дополнительного объёма резервуаров к процессу цикличного хранения газа. Отсутствие детальных 3D моделей пористости и проницаемости делает бесперспективным использование методов динамического моделирования пластовой системы. Принимая во внимание зависимость между плотностью газа и пластовым давлением, был избран гравитационный метод. Для установления мест накопления буферного газа проведены мониторинговые гравиметрические исследования.
Рисунок 2. Аномальное гравитационное поле, связанное с закачкой газа в ПХГ

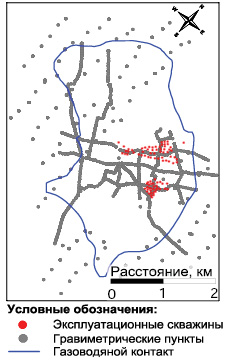

Рисунок 3. Схема размещения пунктов повторных гравиметрических наблюдений

РЕЗУЛЬТАТЫ МОНИТОРИНГА

Результаты повторных грави-метрических исследований подтвердили наличие грави-тационных аномалий, связанных с работой ПХГ на уровне 12-24 мкГал. Созданные 4D модели плотности, давления и объема газа позволили закартировать поло-жение динамических резервуаров, в которых происходит накопление

буферного газа, рассчитать объем газа, который хранится в этих резервуарах, закартировать пути миграции активного газа от эксплуатационных скважин к дина-мическим резервуарам (Рис. 1).

Для прекращения накопления буферного газа рекомендовано блокировать пути миграции газа к динамическим резервуарам.

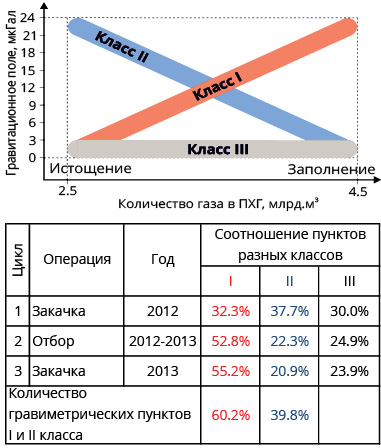

Рисунок 4. Классификация гравиметрических пунктов на основании зависимости между изменением количества газа в ПХГ и гравитационным полем

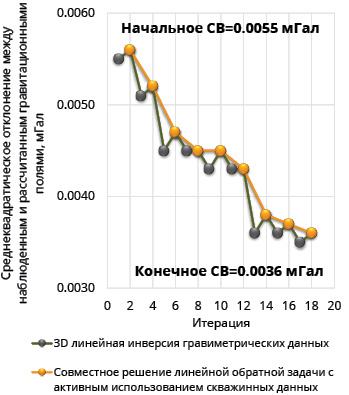

Рисунок 5. Итеративное улучшение 3D модели плотности

МЕТОДИКА МОНИТОРИНГА

На протяжении двух лет были выполнены 4 серии сверхточных мониторинговых гравиметрических исследований со средней погрешностью наблюдений 4,3 мкГал. По две серии при максимальном заполнении и истощении ПХГ (Рис. 6). Двукратные гравиметрические измерения произведены на 530 пунктах (Рис. 3). С целью построения карты изменения гравитационного поля при закачивании газа все гравиметрические исследования были разделены на три класса (Рис. 2): I класс - гравитационное поле меняется прямо пропорционально к изменениям пластового давления (красные участки на Рис. 2); II класс - гравитационное поле меняется обратно пропорционально (синие участки на Рис. 2); III класс - гравитационное поле не меняется в процессе закачки и отбора газа (коричневые участки на Рис. 2). На следующем этапе создана 3D модель Дашавского ПХГ, объясняющая процессы, происходящие в газохранилище. Структурная модель построена с использованием результатов 3D и 2D сейсмических данных.

Результаты ГИС и измерений пластового давления в скважинах использованы в качестве априорной информации для создания начальной 3D модели плотности Дашавского ПХГ на период его истощения 2012 г. 3D модель плотности состояла из 29,8 млн ячеек, размером 50 х 50 метров в плане і 1 метр по глубине.  Пространственные размеры модели 8 х 12 км. Интервал глубин, охватывающий модель, от 0 до 790 м. Отклонение между гравитационными полями для конечной 3D модели плотности, полученной в результате общей инверсии гравиметрических и скважинных данных на период заполнения ПХГ составило 3,6 мкГал (Рис.5). На основании использования зависимости между изменением пластового давления в скважинах и изменением плотности породы 3D модель изменения плотности резервуаров пересчитана в 3D модель изменения пластового давления. На основании полученной 4D модели пластового давления рассчитана 4D модель распределения объема буферного и активного газа. Относительная погрешность прогноза пластового давления в 4D модели на период истощения составила 3,7 %, на период заполнения - 3,5 %. Относительная погрешность определения объема активного газа составила 1,0 %.


Рисунок 6. Динамика изменения количества газа в Дашавском ПХГ и периоды проведения повторных гравиметрических наблюдений
