НЕТРАДИЦИОННЫЕ НЕФТЕГАЗОПЕРСПЕТКИВНЫЕ ОБЪЕКТЫ ОБОЛОНСКОЙ АСТРОБЛЕМЫ

Южный борт
Днепровско-Донецкой
впадины,
Украина, 2011 г.

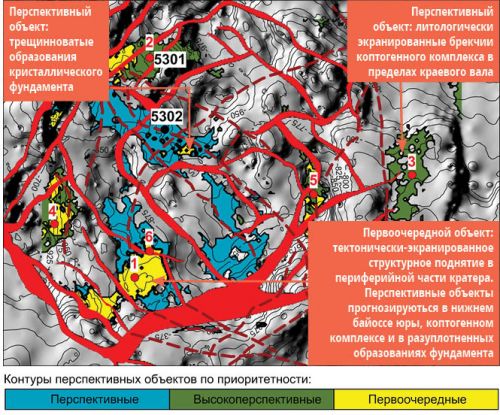

Рисунок 1. Размещение закартированных нефтегазо-перспективных объектов в пределах Оболонской астроблемы, ранжированых на основе совместного анализа геофизических и геохимических данных


ГЕОЛОГИЧЕСКАЯ ЗАДАЧА

В последние годы на территории Днепровско-Донецкой впадины наблюдается тенденция к уменьшению размеров и количества антиклинальных ловушек нефти и газа, подготовленных к глубокому бурению. Одним из путей повышения уровня обеспеченности Украины новыми ресурсами является переход к поиску и разведке не только антиклинальных, но и других типов потенциально нефтегазоносных объектов. Исходя из мирового опыта, одним из новых типов нефтегазоносных объектов являются структуры, которые образовались при падении крупных метеоритов - астроблемы. В десяти из двадцати астроблем в пределах нефтегазоносных областей Северной Америки установлена промышленная нефтегазоносность. В соответствии с данным мирового каталога "Ударные кратеры Земли" ("Earth Impakt Database"), Оболонская астроблема представляет собой крупную кольцевую впадину диаметром около 20 км.
При проведении геолого-поисковых работ на горючие сланцы в 1965-1966 годах в центральной части впадины были пробурены две поисковые скважины №5301 и №5302. Результаты бурения показали отсутствие горючих сланцев и признаков нефтегазоносности. Однако, учитывая значительные размеры впадины, а также теоретически прогнозируемые ресурсы углеводородов, в 2010–2011 годах были проведены дополнительные детальные площадные комплексные геолого-геофизические исследования, которые включали 3D сейсморазведочные работы
(М 1:25 000), высокоточные гравиметрические и магнитометрические исследования
(М 1:10 000), а также региональные геохимические наблюдения (М 1:200 0000).

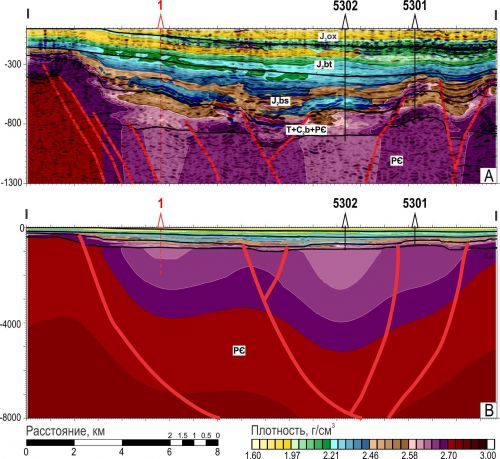

Рисунок 2. Характер поведения плотностных свойств пород осадочного комплекса (А) и образований фундамента (В) в пределах Оболонской астроблемы


ГЕОЛОГИЧЕСКИЕ РЕЗУЛЬТАТЫ

Всего в пределах Оболонской астроблемы закартировано семь участков пониженной плотности пород (рис. 2), которые были разделены на три группы – перспективные, высокоперспективные и первоочередные (рис. 1). Для оценки приоритетности закартированных участков и выбора первоочередного объекта для постановки поискового бурения в анализ дополнительно были привлечены результаты магнитной, геохимической и термометрической съемок. Эти данные использовались для класификации перспективных объектов по степени дробления пород и сохранности залежей.
Первоочередным для опробования бурением определен участок в районе проектной скважины П-1 (рис. 1, 2, 3). Перспективный объект являеться тектонически экранированным блоком в пределах коренного вала в юго-западной части структуры, где прогнозируются резервуары углеводородов в образованиях фундамента, коптогенного комплекса, а также базальных песчаников юрского возраста.

Еще 6 объектов рекомендованы для последующего раскрытия бурением, среди которых как блоки в пределах углубленной части кратера, так и ловушки, приуроченные к коренному валу и вывалам брекчиеватых пород.

Для выделенных перспективных объектов проведена вероятностная оценка потенциальных запасов углеводородов на основе объемного метода Монте-Карло. По прогнозным объемам порового пространства выполнено ранжирование выделенных объектов как в целом по площади, так и в пределах отдельных литолого-стратиграфических комплексов. За оценкой сумарного гарантированого объема порового пространства наиболее перспективными оказались отложения копто-генного комплекса – 2,08 км³, за ними байоские песчаники – 0,87 км³, наименьший показатель у отложений фундамента – 0,14 км³. В пределах фундамента наиболее перспективные участки расположены в центральной части астроблемы, на уровне коптогенного комплекса и байоских отложений – у закратерной части астроблемы.

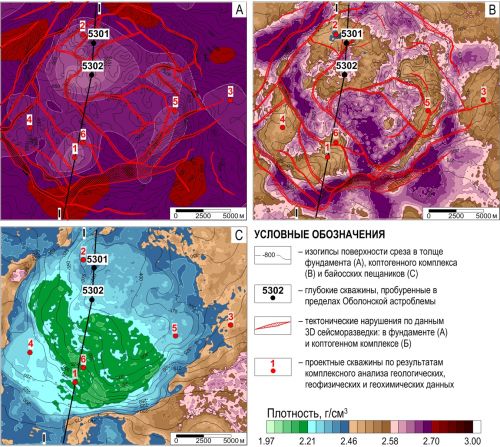

Рисунок 2. Конформные срезы 3D модели плотности в кровле фундамента (А), в толще коптогенного комплекса (B) и байосских песчаников (C)

МЕТОДИКА СОЗДАНИЯ
3D МОДЕЛИ

Для создания структурной 3D модели Оболонской астроблемы использовались результаты 3D сейсмических исследований - структурные карты по пяти отражающим горизонтам в юре (IIб, ІІв1, ІІв2), карбоне (Vb) и верхней части кристаллического фундамента (VII). Учитывая зависимость плотности пород от их пористости, 3D модель плотности в пределах осадочного чехла была расчитана из 3D куба пористости по результатам сейсморазведки. Кроме этого, для формирования 3D модели плотности с вертикальным разрешением 5м использовано результаты комплекса геофизических исследований в поисковых скважинах №5301 и №5302 Оболонской площади, а также результаты анализа кернового материала скважины №232, расположенной в непосредственной близости от площади исследований.

3D модель плотности была построена до глубины 8 км. Размер модели в плане - 25,5 x 20,0 км. Размер ячейки - 100x100х5 м. Общее количество ячеек 3D модели плотности - 6 878 480.

Для уточнение параметров априорной модели была выполнена совместная 3D инверсия гравиметрических, сейсмических и скважинных данных. Среднеквадратическое отклонение между измеренным и рассчитанным для начальной 3D модели плотности гравитационными полями составило 3,61 мГал, между измеренным и рассчитанным для конечной 3D модели плотности 0,066 мГал. Относительно гравитационного поля, начальная 3D модель плотности была улучшена в 55 раз.

ПУБЛИКАЦИИ

1. Ганженко Н.С., Петровський О.П.,  Анищенко Ю.В., Федченко Т.О. Оболонська астроблема як новий об'єкт для пошуків нафтогазо-перспективних структур. Геоінформатика - Теоретичні та прикладні аспекти XI міжнародна конференція. Електронні тези доповідей – EAGE, 2011. – С. 4. DOI: 10.3997/2214-4609.201402988

2.  Fedchenko  T.O., Petrovskyy O.P., Anischenko  J.V., Zeikan  O.J. Obolon Astrobleme - An Application of 3D Geomodelling and Inversion to Hydrocarbon Exploration. 75th EAGE Conference & Exhibition incorporating SPE EUROPEC 2013 Deep Water Sedimentary Systems 10 June 2013 DOI: 10.3997/2214-4609.20130779

3.  Fedchenko T.,Petrovskyy O., Anischenko J. 3D geomodel of Obolon Astroblem, Ukraine, as a key for revealing new exploration plays. SEG Technical Program Expanded Abstracts 2013: pp. 1288-1292. doi: 10.1190/segam2013-1272.1

4. Аніщенко Ю.В., Федченко Т.О., Ганженко Н.С., Петровський О.П. Оболонська астроблема: застосування 3D геомоделювання та інверсії з метою вирішення питання нафтогазоносності. Геодинаміка. – В-во Львівської політехніки, 2013. - №2 (15) – С. 81-83.



5.  Петровский А.П., Анищенко Ю.В., Федченко Т.А., Ганженко Н.С. Оболонская астроблема – интегральная геолого-геофизическая модель нетрадиционных резервуаров как новый объект нефтегазо-поисковых работ. Геофизика, 2015. - № 2. - C. 61-68.

6.  Федченко Т.А., Анищенко Ю.В., Ганженко Н.С., Петровский А.П. Глубинное строение Оболонской аст-роблемы по результатам пространственного интегрального сейсмограви-тационного моделирования. Геофизический журнал. – 2015. - №3, Т.37. – С.153 – 162.

7. Ганженко Н.С., Федченко Т.О., Петровський Д.О., Аніщенко Ю.В. Застосування методу Монте-Карло для оцінки ємності порового простору прогнозних нафтогазо-перспективних ділянок Оболонської астроблеми. Нафтогазова галузь України. 2015. №2. С.9-13. ISSN 2409-7500.




?>
