КАРТИРОВАНИЕ ПАДЕНИЕ ДАВЛЕНИЯ И ЗАВОДНЕНИЯ ПО РЕЗУЛЬТАТАМ ПОВТОРНЫХ ГРАВИМЕТРИЧЕСКИХ НАБЛЮДЕНИЙ И СКВАЖИННОЙ ГРАВИМЕТРИИ (4D+1D)

Надым-Пур, Западная Сибирь,
Российская Федерация
Повторные наземные грави-метрические наблюдения:
1998 и 2008 годы

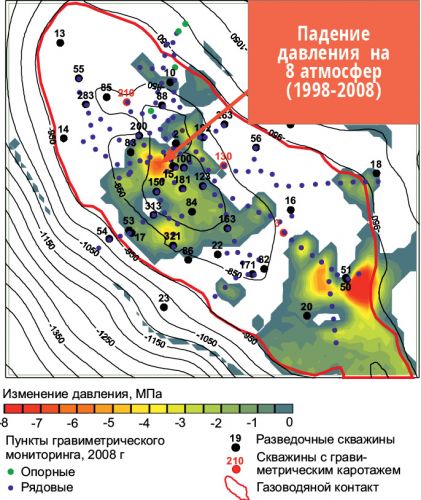

Рисунок 1. Изменение давления в сеноманской газовой залежи после 10 лет добычи

ГЕОЛОГИЧЕСКАЯ ЗАДАЧА

Контроль за заводнением газовой залежи в отложениях сеномана (нижний-верхний мел, К1-2pk)

Сейсмический мониторинг невозможен из-за отсутствия сейсмического сигнала в пределах газонасыщенной структуры

Изучение новой выше-залегающей газовой залежи в отложениях березовской свиты сенона (верхний мел К2br)

ГЕОЛОГИЧЕСКИЕ РЕЗУЛЬТАТЫ

После 10 лет добычи закартированы локальные зоны падения давления до 5-6 МПа и изменения текущего газо-насыщения

Закартированы кусты скважин, в пределах которых произошло падение пластового давления и обводнение

Закартирована сенонская газовая залежь

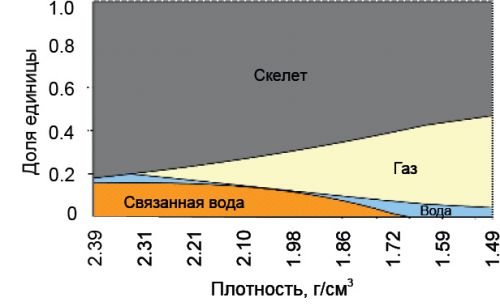

Рисунок 2. Зависимость пористости, водонасыщения и газонасыщения сеноманских песчаников от их плотности

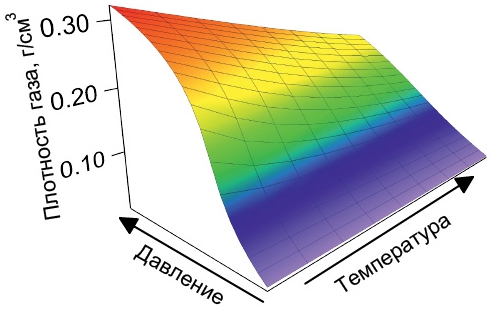

Рисунок 3. Зависимость плотности газа от давления и температуры для газонасыщенных песчаников сеномана

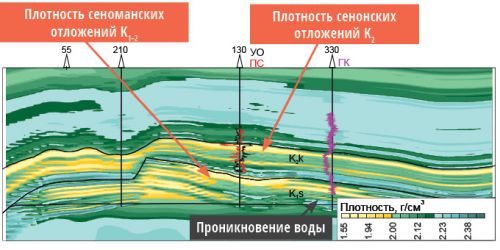

Рисунок 4. Разрез 3D модели плотности по линии скважин, в которых было измерено гравитационное поле

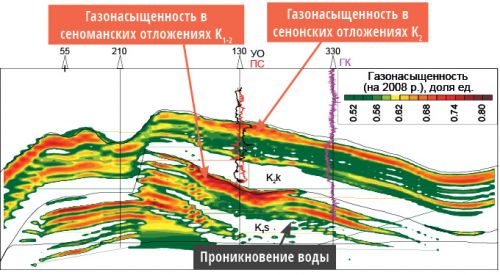

Рисунок 5. Разрез 3D модели текущего газонасыщения по линии скважин, в которых было измерено гравитационное поле

МЕТОДИКА СОЗДАНИЯ
ЗD МОДЕЛИ

Базовая модель была построена с использованием результатов интерпретации 2D и 3D сейсмических данных, включая целевые сеноманские и сенонские горизонты верхнего мела. Скважины использовались для определения свойств начальной 3D модели в пределах целевых интервалов сеномана (верхный мел К2). 3D модель плотности была уточнена в результате решения обратной 3D линейной задачи совместно для данных площадной и скважинной гравиразведки с разрешением по глубине 1 метр (Рис. 6). Были использованы наземные фоновые измерения 1998 г. и, после 10 лет добычи, контрольные наземные измерения 2008 г.

3D модель газонасыщения (рис. 5) была построена с использованием зависимости плотности сеноманской породы от пористости и насыщения (рис. 2). Построены зависимости плотности реального газа от давления и температуры (рис. 3), а также плотности газонасыщенных песчаников сеномана в зависимости от пористости и газонасыщения. Закартированы уменьшение газонасыщения в периферийной части залежи - контурное обводнение высокопроницаемых пропластков (рис. 5), а также зона аномального падения давления в купольной части залежи (рис. 1). Закартирована новая газонасыщенная залежь в сенонских отложениях верхнего мела (рис. 4).

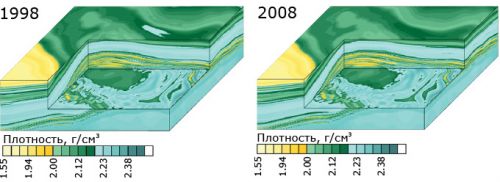

Рисунок 6. 3D модели плотности газовой залежи с разрешением 1 м по глубине 1998 и 2008 годов по результатам совместной интерпретации наземных и скважинных гравиметрических данных

ПУБЛИКАЦИИ

1. Федченко Т.А., Облеков Г.И., Полын И.И., Нежданов А.А., Огибенин В.В. Оптимальный комплекс геолого-геофизических исследований для изучения нефтегазоносных территорий на примере Надым-Пуровского нефтегазопромыслового района. Вопросы теории и практики геологической интерпретации гравитационных, магнитных и электрических полей. (Материалы XXXVI сессии международного семинара им. Д.Г.Успенского) Казань, 26-31 января 2009г.. -С. 252-255.
